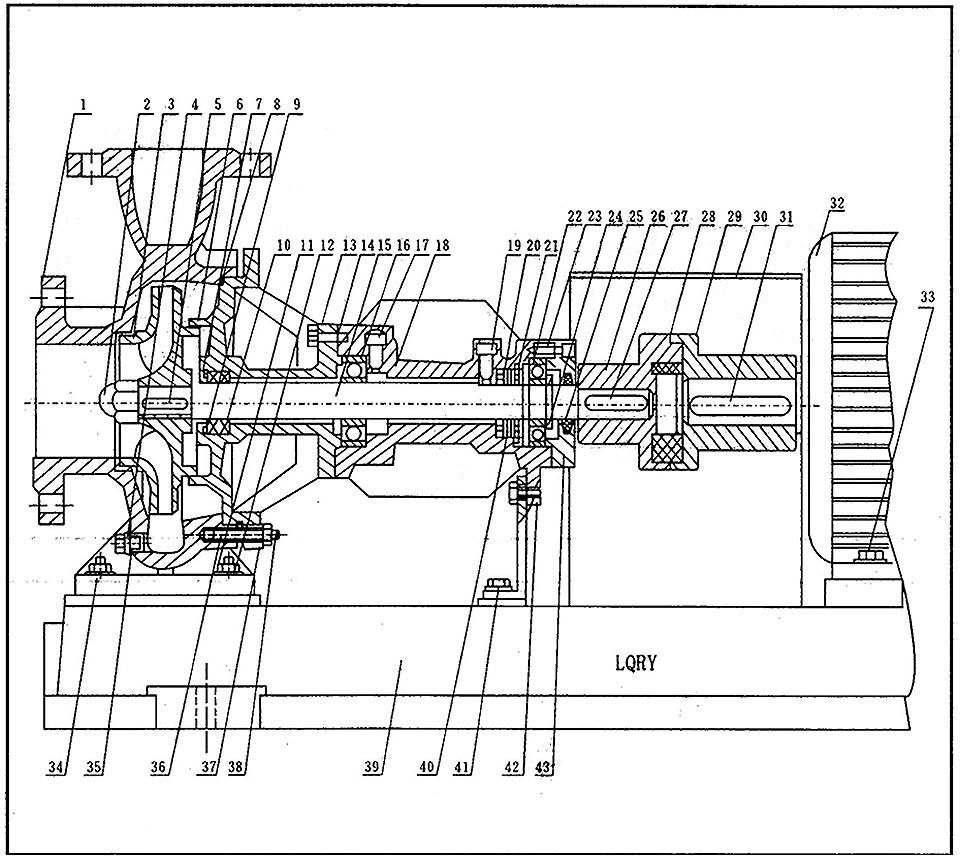

LQRY型導熱油泵結構圖紙
LQRY型導熱油泵零件表
| 1 | 泵 體 | 2 | 蓋形螺母 | 3 | 葉 輪 | 4 | 螺塞 | 5 | 平 鍵 |
| 6 | 泵 蓋 | 7 | 孔用彈性檔圈 | 8 | 鋁墊片 | 9 | 壓 圈 | 10 | 墊 料 |
| 11 | 螺 母 | 12 | 墊 片 | 13 | 墊 片 | 14 | 螺 栓 | 15 | 泵 軸 |
| 16 | 球軸承 | 17 | 內六角螺栓 | 18 | 軸承座 | 19 | 內六角螺栓 | 20 | 橡膠密封 |
| 21 | 孔用彈性檔圈 | 22 | 球軸承 | 23 | 內六角螺栓 | 24 | 軸用彈性檔圉 | 25 | 羊毛氈 |
| 26 | 泵聯(lián)軸’器 | 27 | 平 鍵 | 28 | 彈性塊 | 29 | 電機聯(lián)軸器 | 30 | 罩 殼 |
| 31 | 平 鍵 | 32 | 電 機 | 33 | 螺 栓 | 34 | 雙頭螺栓 | 35 | 鋁墊團 |
| 36 | 雙頭螺栓 | 37 | 墊 片 | 38 | 螺 母 | 39 | 底 座 | 40 | 墊 團 |
| 41 | 螺 栓 | 42 | 螺 栓 | 43 | 軸承蓋 |
